振動篩振動方向角如何調整更合適?

文章出處：原創 責任編輯：admin 人氣：7954 發表時間：2016-11-25 08:42

振動方向角是振動方向與篩面的夾角,對于概率篩來說就是物料的拋射角.為了保證物料的向前跳動,必須有的振動方向角"振動方向角的調節范圍可以很大,當其取值較小時,物料的運動速度快,處理能力高,適用于易篩物的篩分;當振動方向角比較大時,物料拋擲高,適用于難篩的物料。

　　

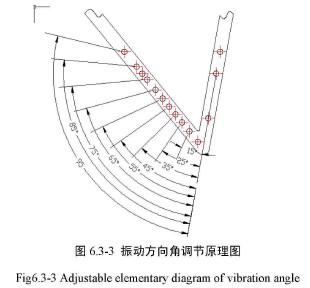

組合式可調實驗振動篩樣機振動方向角的調節與篩面傾角的調節原理相似"通過一端固定,另一端旋轉的結構調節,改變不同的裝配孔,就可以得到不同的振動方向角"如圖6.3-3 所示,振動方向角的調節范圍為:5、15、25、35、45、55、65、75、85、95 度。采用此種結構調節振動方向角的有利之處是角度的調節方便"只需兩個人調節角度即可.

　　

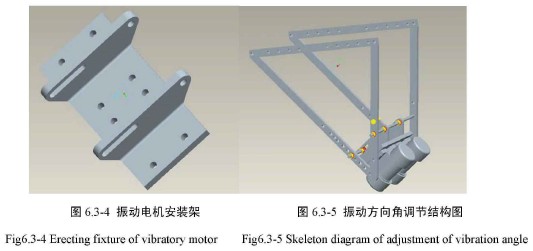

振動電機安裝架如圖 6.3-4 所示,采用特殊設計,可以與振動方向角調節機構一起旋轉,而三相振動電機安裝在振動電機安裝架上,達到整體設計的振動方向角的方便調節,同時振機安裝架還起到加固振機結構的作用"裝配后如圖 6.3-5 所示"
